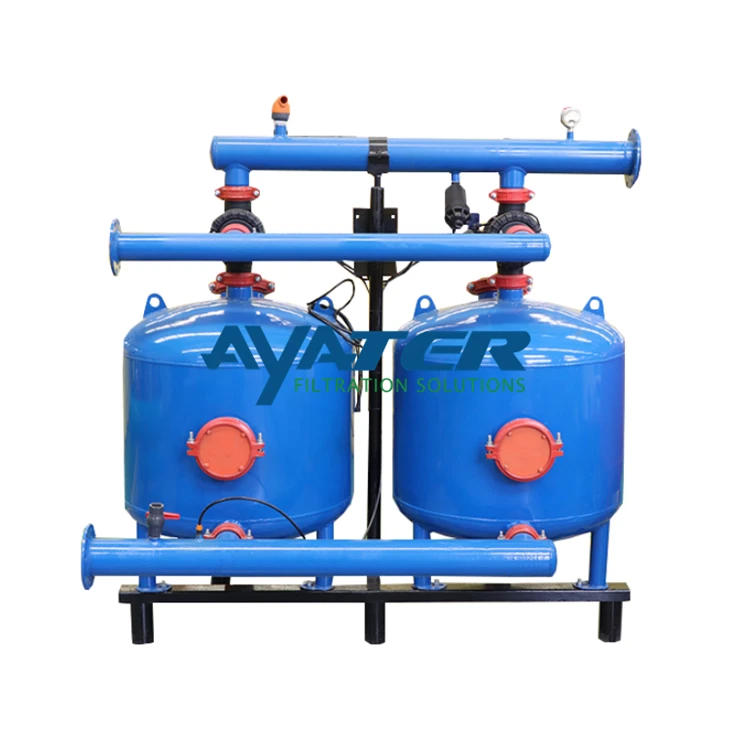

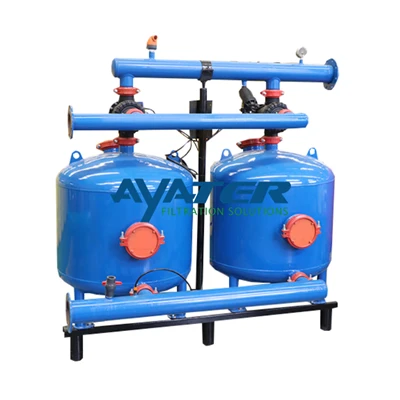

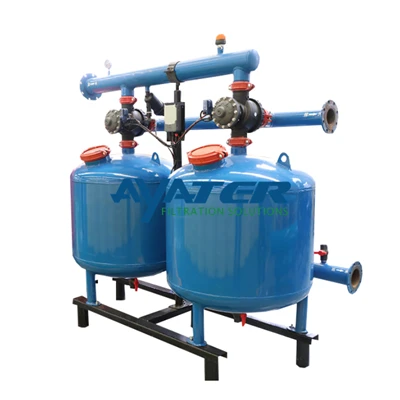

Serbatoio con filtro a sabbia al quarzo

Il serbatoio del filtro a sabbia di quarzo utilizza principalmente sabbia di quarzo come materiale filtrante per la filtrazione e le impurità nell'acqua vengono intercettate quando l'acqua grezza passa attraverso il materiale filtrante a sabbia di quarzo, in modo da raggiungere lo scopo di filtrazione. Richiede un controlavaggio regolare e i filtri a sabbia doppi o multiserbatoio possono anche fornire acqua ininterrotta al sistema contemporaneamente durante il processo di controlavaggio. Ha le caratteristiche di struttura semplice, ampio flusso di lavorazione, tempi di gioco inferiori, elevata efficienza di filtrazione, bassa resistenza, funzionamento e manutenzione convenienti.

1.Cilindro: composto principalmente da testa superiore + sezione diritta + testa inferiore.

2. Distributore d'acqua: utilizza principalmente tubi forati, parte dell'aumento della maglia a cuneo per impedire il controlavaggio dei materiali correnti, in modo che l'acqua da filtrare possa essere distribuita uniformemente nello strato di imballaggio anche in condizioni di flusso elevato, per evitare impatti su lo strato di materiale filtrante causato da irregolarità, che influisce sull'effetto di filtrazione.

3.Collettore acqua: composto da piastra forata + tappo filtro.

4.Valvola di scarico: utilizzata per l'effetto di scarico della sezione iniziale dell'acqua in ingresso all'apparecchiatura.

5. Ingresso: ci sono due ingressi nel filtro, superiore e inferiore, utili per installare e sostituire il distributore dell'acqua e il tappo del filtro, il foro superiore può essere utilizzato per osservare e aggiungere materiale filtrante e il foro inferiore può essere utilizzato per lo svuotamento e la manutenzione.

6. Conduttura: utilizzando il tipo sospeso esterno, i tubi di ingresso e di uscita e i tubi di ingresso e uscita del controlavaggio sono disposti sulla parete esterna del cilindro.
